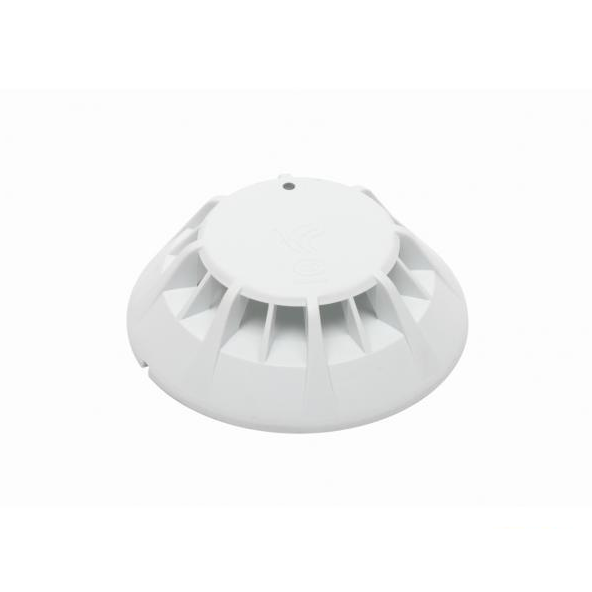

青鳥JBF4111點型感溫火災探測器(A2R)

一，功能特點：

內置微處理器，探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能。

探測器為 A2R 類，具有差定溫報警功能的感溫探測器。

火警確認燈采用導光柱傳導，360 度可見。

采用玻璃封裝溫敏電阻，溫度響應速度快。

輸出溫度升降曲線，可以通過控制器查看現場的溫度變化。

穩定性高，抗電磁干擾、抗腐蝕、抗環境溫度影響能力強。

抗?jié)駸崮芰姡蛇m應不同氣候環境的要求。

采用 SMT 表面貼裝工藝。

二，技術指標：

內容 技術參數

工作電壓 DC19-28V

控制器提供，調制型

工作溫度 -10…+50℃

貯存溫度 -30…+75℃

相對濕度 ≤95%(40±2℃)

監視電流 ≤0.3mA   （24V）

報警電流 ≤1mA    （24V）

確 認 燈 監視狀態瞬時閃亮，報警常亮（紅色）

外形尺寸 Φ100mm × 41mm(含底座)

編碼方式 使用專用電子編碼器

編碼范圍 1-200

保護面積 20-30m2

線   制 二總線，無極性

最遠傳輸距離 1500m

執行標準 GB4716-2005《點型感溫火災探測器》

三，結構特征、安裝與布線：

先將探測器底座JBF-VB4301B 用 2 只 M4 的螺釘緊固在預埋盒上。

采用 ZR-RVS-2×1.5mm2雙絞線，回路兩總線分別接在端子 L1 和端子 L2 上，不分極性。

用專用電子編碼器對探測器寫入部位號（1-200）。

將探測器嵌入底座，然后按順時針方向擰緊即可。

安裝時宜帶手套操作，以保持探測器外殼清潔。

配接底座：配接 JBF-VB4301B 型探測器底座，與 JTY-GD-JBF4100 點型光電感煙火災探測器相同。（見本章 1.4）

接線示意圖與JTY-GD-JBF-4100點型光電感煙火災探測器相同。

五，安裝注意事項：

安裝前應使用專用電子編碼器對探測器編碼。

安裝時宜帶手套操作，以保持探測器外殼清潔。

定期進行加溫試驗，建議每半年一次。
