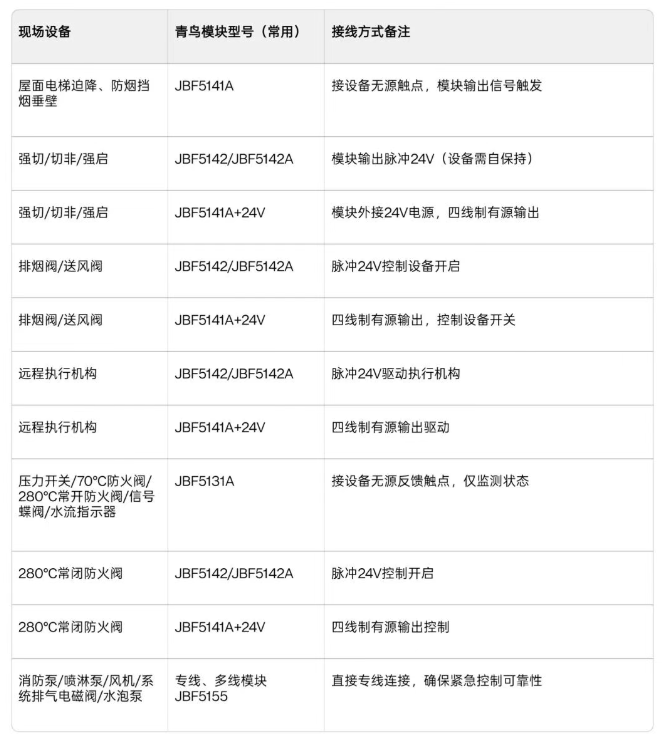

山東青鳥消防模塊與現場設備對應及接線方式

1. 現場設備：屋面電梯迫降、防煙擋煙垂壁

青鳥模塊型號（常用）：JBF5141A

接線方式備注：接設備無源觸點，模塊輸出信號觸發

2. 現場設備：強切/切非/強啟

青鳥模塊型號（常用）：JBF5142/JBF5142A

接線方式備注：模塊輸出脈沖24V（設備需自保持）

3. 現場設備：強切/切非/強啟

青鳥模塊型號（常用）：JBF5141A+24V

接線方式備注：模塊外接24V電源，四線制有源輸出

4. 現場設備：排煙閥/送風閥

青鳥模塊型號（常用）：JBF5142/JBF5142A

接線方式備注：脈沖24V控制設備開啟

5. 現場設備：排煙閥/送風閥

青鳥模塊型號（常用）：JBF5141A+24V

接線方式備注：四線制有源輸出，控制設備開關

6. 現場設備：遠程執行機構

青鳥模塊型號（常用）：JBF5142/JBF5142A

接線方式備注：脈沖24V驅動執行機構

7. 現場設備：遠程執行機構

青鳥模塊型號（常用）：JBF5141A+24V

接線方式備注：四線制有源輸出驅動

8. 現場設備：壓力開關/70℃防火閥/280℃常開防火閥/信號蝶閥/水流指示器

青鳥模塊型號（常用）：JBF5131A

接線方式備注：接設備無源反饋觸點，僅監測狀態

9. 現場設備：280℃常閉防火閥

青鳥模塊型號（常用）：JBF5142/JBF5142A

接線方式備注：脈沖24V控制開啟

10. 現場設備：280℃常閉防火閥

青鳥模塊型號（常用）：JBF5141A+24V

接線方式備注：四線制有源輸出控制

11. 現場設備：消防泵/噴淋泵/風機/系統排氣電磁閥/水泡泵

青鳥模塊型號（常用）：專線、多線模塊JBF5155

接線方式備注：直接專線連接，確保緊急控制可靠性
