隨著城市建筑密度與電氣設備應用的不斷增長，電氣火災 prevention 與早期報警的重要性愈加凸顯。青鳥系列消防電氣火災監控主機（以下簡稱“監控主機”）作為一種常見且成熟的電氣火災監測與管理產品，在建筑電氣安全管理中扮演著核心角色。要發揮監控主機的更佳 性能，必須在安裝后進行系統、規范且細致的調試工作。本文從準備階段、硬件檢查、系統布線與接線、參數配置、聯動與報警測試、通訊與遠程監控、驗收與維護等方面，系統闡述重慶青鳥消防電氣火災監控主機的調試流程、注意事項與常見問題排查，旨在為工程技術人員、維護人員以及項目管理者提供可操作的參考指南。

一、調試前的準備工作

資料與規范確認

• 閱讀并熟悉監控主機及配套模塊的產品說明書、安裝手冊與技術參數表。確認型號、供電要求、輸入/輸出通道數和探測器（或傳感器）類型（溫度、剩余電流/漏電流、煙霧、過溫等）。

• 熟悉 及地方有關消防電氣火災監控的規范與標準，例如《建筑滅火器配置規范》《重慶火災自動報警系統設計規范》等（根據項目所在地采用相應版本），確保調試執行符合規范要求。

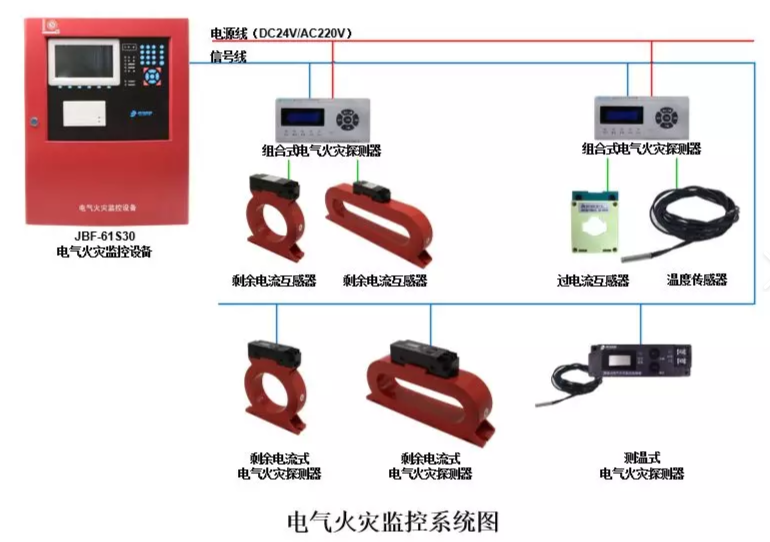

• 獲取系統圖、接線圖、樓層布局圖、電氣一次圖及施工記錄，明確各路監測點位置與對應編號。

人員與工具準備

• 調試團隊成員應包含電氣工程師、儀表/智能檢測設備調試人員、項目負責人和必要的消防專業技術人員。

• 常用工具：絕緣電阻表、萬用表、鉗形表、穩壓電源/充電器、接線工具、電腦（帶通信軟件）、交直流穩壓源、測試負載（如模擬漏電/溫度信號的源）、標簽與標識材料。

• 提前確認現場供電穩定，必要時準備臨時UPS或穩壓電源以避免調試過程中斷電導致參數丟失。

二、硬件檢查與安裝驗收

外觀及配件檢查

• 檢查監控主機外殼、面板、顯示屏與按鍵是否完好，確認附件（螺絲、導軌、接線端子、安裝支架等）齊全。

• 核對隨機光盤/USB內的固件版本、說明書與軟件，必要時向廠商確認是否有新版固件或重要補丁。

電源與接地

• 按說明書要求接入額定直流或交流電源（例如DC24V或AC220V等，視主機型號而定），確認接線牢固、極性正確。

• 檢查系統接地是否符合規范，保證監控主機、傳感器屏蔽線與接地網可靠連接，以降低干擾與避免誤報。

模塊與探測器安裝檢查

• 檢查所有探測器（溫度傳感器、剩余電流互感器、煙感等）位置與安裝方式是否符合設計要求，傳感器應緊貼被監測電纜或設備的需要監測點。

• 對采用剩余電流/漏電流監測的互感器，確認互感器型號、穿心方式和一次回路接法（確保電纜穿心方向一致），避免相序錯誤或方向反接。

• 檢查模擬量/開關量輸入端子、繼電器輸出端、報警器與聲光設備等外設的接線情況。

三、系統布線與接線檢查

線纜類型與走向

• 確認用于傳感器信號傳輸?shù)木€纜類型（屏蔽雙絞線、信號專用線或光纖等），并確保線纜截面積滿足電流承載和壓降要求。

• 減少并行敷設動力電纜與信號電纜，避免強電干擾。必要時采用金屬橋架分隔或增加屏蔽層。

接線端子與端號核對

• 按接線圖逐路核對端子號與傳感器編號，現場逐個比對標識牌、樓層圖與工單，確保無錯接、漏接或短路。

• 確認屏蔽層在接地處的處理方式（常采用單端接地），避免環路地電流導致噪聲。

四、主機上電與基本功能驗證

上電前檢查

• 再次核對電源極性、接地與主要輸出回路是否短路。關閉外部負載，先對主機進行空載上電測試。

上電及自檢

• 主機通電后觀察面板指示燈、LCD/LED 顯示是否正常，檢查自檢提示（有些型號會有自檢報告或錯誤代碼）。

• 如果主機支持后備電池，檢查電池狀態、充電電路是否正常，并記錄初始電池電壓。

五、軟件參數設置與通道標定

基本參數錄入

• 在主機或配套軟件中設置系統時間、現場單位/項目名稱、樓層與區域劃分，按實際布局給每一路檢測點編號并錄入位置描述（便于日后維護與巡檢）。

• 設置報警級別、延時參數、濾波與去抖動時間等，按設計規范與現場需要設定合理閾值，避免誤報與漏報。

探測器/通道標定

• 對模擬量通道（如溫度傳感器）進行標定：使用標準溫度源或干/濕箱進行對比測試，調整線性系數或偏置，確保讀數與實際溫度一致。

• 對剩余電流互感器進行校準：通過穩流源施加已知交流或直流故障電流，確認主機顯示值與理論值匹配，必要時調整互感器比值或通道校正系數。

• 對開關量輸入、漏電告警點等進行邏輯測試，確保主機能夠正確識別每類狀態。

六、報警、聯動與輸出功能調試

本地報警測試

• 按順序觸發每一路探測器（或用模擬信號源模擬異常），檢查主機是否能正確定位并在顯示屏、聲光報警器上給出對應信息。

• 驗證報警指示燈、液晶顯示、蜂鳴器以及打印機（若有）輸出是否同步工作，并檢查報警日志是否記錄完整。

繼電器輸出與聯動控制

• 測試主機的繼電器輸出：通過繼電器控制外部設備（風機、斷路器聯動、消防電源切換等），檢查輸出觸點動作是否可靠。

• 驗證聯動邏輯：確保在觸發報警或故障時，按設計邏輯正確執行聯動命令（例如切斷可疑回路供電、聯動通風/排煙系統、聯動報警廣播等），并確認聯動互鎖與恢復條件。

報警分級與延遲策略

• 檢驗主機對不同級別事件（預警、一般報警、嚴重報警、故障）的響應區分與輸出優先級，調整延遲與確認策略以兼顧即時性與誤報抑制。

• 對需要人工確認的事件，測試確認、消音與復位功能，確保操作流程清晰并有記錄。

七、通信測試與遠程監控

與樓宇/消防聯動系統的對接

• 如果系統需與樓宇自動化系統（BMS）、消防聯動控制器或上級消防監控平臺聯網，按協議要求（如RS485、Modbus、TCP/IP等）配置通信參數：波特率、地址、校驗、端口號與IP地址等。

• 進行通信連通性測試，確保數據能在本地主機與上級平臺間正確傳輸，并檢查上級平臺報警/故障回傳是否能驅動本地聯動。

遠程監控與APP/平臺接入

• 如支持云平臺或廠商遠程監控，完成平臺注冊、設備綁定與證書配置（若有），并測試遠程瀏覽、報警推送與歷史數據查詢功能。

• 驗證遠程操作權限與安全策略（賬號分級、日志審計、加密通道等），避免未經授權的操作。

八、整體驗收與文檔歸檔

調試記錄

• 將調試過程中填寫的檢測數據、校準記錄、參數清單、報警/故障測試結果及聯動測試記錄整理成調試報告，附上通道對應表、巡檢建議與異常說明。

• 記錄并標注所有非標準或現場調整的參數，便于日后維護追溯。

驗收測試

• 按項目合同與規范要求組織驗收測試：包括功能測試、可靠性測試（連續運行觀察）、模擬故障測試以及聯動測試。邀請建設單位、監理單位及消防驗收部門參與見證。

• 在驗收通過后，將經審批的參數與系統設置鎖定（如硬件支持），并移交操作手冊與維護手冊。

九、常見故障與排查建議

誤報（虛警）原因與處理

• 傳感器安裝位置不當、受周圍熱源、電磁干擾或潮濕環境影響；解決方法：調整位置、加裝屏蔽或隔離、選擇適配的探測器。

• 接地不良或屏蔽處理不當導致噪聲；解決：檢查接地、重新處理屏蔽層。

• 采樣閾值設定過低或?yàn)V波時間太短；解決：適當提高閾值并增加去抖時間。

漏報（不報警）原因與處理

• 接線錯誤、斷線或探測器損壞；解決：逐路檢查接線、替換探測器或修復線纜。

• 互感器穿心方向反接或飽和；解決：按標識調整穿心方向、更換規格不當?shù)幕ジ衅鳌?/p>

• 主機配置錯誤或通道被誤設為屏蔽/禁用；解決：檢查參數設置并恢復。

通信異常

• 串口參數不匹配、網絡IP沖突或通信線纜受損；解決：核對協議與參數、排查物理層并更換線纜。

• 上級平臺地址白名單或防火墻阻斷；解決：與網絡管理員協調開放必要端口并配置白名單。

繼電器不能動作

• 輸出負載超過繼電器容量或接線錯誤；解決：確認負載規格、改用外部中間繼電器/投切裝置。

• 繼電器損壞或主板驅動電路異常；解決：更換繼電器或聯系廠家檢修主板。

十、運維建議與長期管理

定期巡檢與功能自檢

• 制定周、月、年巡檢計劃：包括外觀檢查、傳感器讀數比對、繼電器功能測試、通信連通性測試和電池狀態檢查。

• 啟用并檢查主機自檢功能，定期下載并保存報警與事件日志，便于歷史追溯。

固件與軟件更新

• 關注廠商固件與軟件更新，評估更新引入的新功能或安全補丁，做好升級前備份并在維護窗口內執行升級，以避免生產環境影響。

備件與應急預案

• 常備關鍵備件（探測器模塊、互感器、繼電器、備用主機或備電），并建立應急處置流程，確保關鍵時刻能快速恢復系統功能。
