在現代建筑消防安全系統中，消防電源的可靠性直接關系到火災發生時報警、聯動、排風、噴淋等各類消防設施能否按預定方案正常運行。隨著智慧建筑與安全管理需求的增長，傳統的人工巡檢方式已無法滿足對消防電源狀態的實時、 、可追溯監控。北京青鳥消防電源狀態監控器（以下簡稱“監控器”）應運而生，旨在通過智能化手段對消防電源系統進行全面監測與管理，保障消防系統長期穩定運行、提升應急響應效率、滿足監管與審計要求。本文從系統結構、核心功能、工作原理、主要技術特點、應用場景以及運維與合規性等方面，對北京青鳥消防電源狀態監控器的功能進行詳盡闡述，以期為消防系統設計、施工、運維和管理人員提供參考。

一、系統概述與設計目標

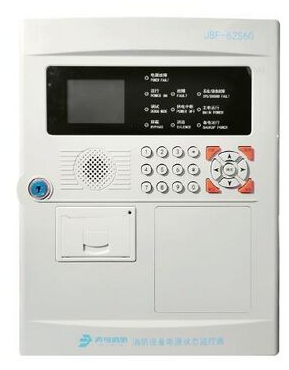

北京青鳥消防電源狀態監控器是一套針對消防備用電源、主電源及相關配電設備運行狀態進行實時監測、報警管理和歷史數據分析的智能化系統。其設計目標包括：

• 實時性：及時獲取電力參數與設備狀態，確保在電源異?；蚬收习l(fā)生時快速預警；

• 準確性：采用高精度測量與可靠的通信協議，確保數據的真實可靠；

• 全面性：覆蓋消防主電源、消防應急電源（柴油發電機、EPS/UPS）、電池組及配電回路等關鍵節點；

• 可視化與可追溯性：提供直觀的狀態界面、事件記錄與報表，滿足日常管理與事故追溯需求；

• 易集成性：支持與樓宇自控（BMS）、消防聯動系統、應急指揮平臺和物聯網平臺對接；

• 高可用性：具備冗余設計、故障自診斷與遠程維護能力，保證長期穩定運行。

二、監控器的核心功能模塊

電源狀態實時監測
監控器通過多路輸入接口對主電源、備用電源（如柴油發電機、EPS/UPS）、電池組、開關設備等進行持續采樣與監測。關鍵監測項包括：

• 電壓（V）、電流（A）、頻率（Hz）；

• 三相不平衡度、相序、缺相檢測；

• 功率（有功P、無功Q、視在S）、功率因數（PF）；

• 電池組電壓、單體電池電壓、剩余容量（SOC）、放電/充電狀態、溫度；

• 發電機組的啟動狀態、燃油/冷卻水溫度、運行小時數與維護周期提示；

• 開關狀態（合/分）、熔斷器/保護裝置動作信息、接地故障檢測等。

異常預警與告警管理
監控器具備多級告警能力，可根據參數閾值、趨勢分析與邏輯判斷生成不同等級的告警，并通過本地聲光報警、遠程短信、郵件、移動APP推送及平臺消息等方式進行通知。常見告警類型包括：

• 電源中斷、斷相、欠壓/過壓、頻率偏移；

• 備用電源未啟動或啟動失?。?/p>

• 電池電壓異常、容量不足、溫升異常；

• 配電回路過載、短路或保護動作；

• 長期異常趨勢預警（如電池衰退、發電機性能下降）。

自動化邏輯聯動
監控器支持設定自動化聯動規則，在檢測到特定電源事件時自動觸發相應動作，例如：

• 主電源失電自動切換至應急電源并記錄切換時序與運行參數；

• 發電機自動啟動并聯鎖燃油/冷卻系統的監測；

• 當電池電量低于預設閾值時自動閉合備用充電回路或通知維護人員；

• 與消防控制系統聯動，在火災發生時優先保障消防負荷供電并啟動相關排煙/排風設備。

數據采集、存儲與歷史分析
監控器對采集的數據進行本地和云端雙重存儲，支持高頻數據采樣與事件記錄，便于事后分析。功能包括：

• 實時數據圖表（電壓/電流/功率曲線、SOC曲線等）；

• 事件與告警日志（含時間戳、事件描述、處理記錄）；

• 趨勢分析與統計報表（日?qǐng)?bào)、周報、月報、電池健康報告、發電機運行報表）；

• 支持CSV、PDF等格式導出，便于審計與存檔。

遠程監控與運維支持
監控器具備遠程訪問與維護能力，運維人員可通過WEB端或移動端平臺進行設備狀態查看、遠程參數配置與固件升級等操作。包括：

• 權限管理與審計軌跡，確保運維操作合規可追溯；

• 遠程故障診斷工具（遠程抓取日志、實時終端訪問）；

• 預維護提醒（基于運行小時數與性能數據提示例行檢修）；

• 支持OTA固件升級，快速修復漏洞或新增功能。

接口與互聯能力
為了融入更大的建筑信息體系，監控器支持多種標準化接口：

• 通信協議：Modbus RTU/TCP、BACnet MS/TP/IP、SNMP、MQTT等；

• 硬件接口：485、CAN、以太網、無線（Wi-Fi/LoRa/4G/5G）等；

• 與BMS、消防控制室、應急指揮平臺、第三方監測平臺的數據對接；

• 支持API調用與數據推送，便于二次開發與系統集成。

三、工作原理與實現要點

1. 硬件采集層
   監控器前端采用高精度模數轉換器（ADC）、電流互感器（CT）、電壓取樣環路、單體電池采樣模塊與溫濕度傳感器等進行電參與環境量采集。關鍵實現要點包括抗干擾設計、采樣同步、隔離保護與冗余備份。

2. 本地處理與控制層
   采集到的數據經微處理器或嵌入式控制器實時分析，執行閾值判斷、趨勢分析與控制命令下發。嵌入式軟件需具備高可靠性與實時性，并支持本地日志存儲與斷網緩存機制，保證在網絡中斷時仍可記錄關鍵事件。

3. 通信與云平臺層
   通過安全的通信通道（VPN、TLS/SSL、Token認證）將數據上傳至云平臺或管理中心。云平臺負責數據集中存儲、可視化分析、報警分發以及多站點統一管理。確保通信加密與身份認證，防止數據被竊取或篡改。

4. 人機交互層
   提供本地LCD或觸摸屏界面實時顯示關鍵參數與告警狀態，同時支持WEB端與移動端的可視化操作界面，為運維與管理人員提供便捷的監控與處理手段。

四、主要技術特點與優勢

1. 高可靠性與容錯設計
   采用工業級器件、冗余設計與自檢機制，具備斷電數據保存、斷網緩存以及自動恢復功能，保證關鍵時刻數據完整與設備穩定。

2. 高精度監測與快速響應
   采用高分辨率采樣與快速處理邏輯，能在短時間內識別電源異常并發出告警，縮短故障響應時間，降低事故擴大的風險。

3. 智能預警與診斷能力
   結合歷史數據與算法模型，監控器可對電池健康、發電機性能與負載趨勢進行預測性分析，提前提示可能發生的故障，支持預防性維護。

4. 良好的兼容性與擴展性
   支持多協議、多接口設計，便于在既有建筑中實現無縫集成，且支持模塊化拓展（如增加更多監測回路、接入其他類型傳感器）。

5. 合規性與審計支持
   系統功能設計符合 與行業關于消防監控、應急電源管理的相關標準與規范，支持日志保存、事件記錄與報表生成功能，便于監管部門驗收與審計。

五、典型應用場景

1. 大型公共建筑（商場、機場、火車站）
   在這些場所，消防負荷多、人員密集，需確保在電網故障或火災情況下，消防電源能無縫切換并持續供電。監控器可對主/備用電源、UPS、應急照明及電池組進行集中管理。

2. 醫療機構（醫院）
   醫院內許多關鍵設備（如手術室照明、生命維持類設備）對電源依賴性極高，監控器提供更嚴格的冗余監測、告警聯動與快速切換能力，保障醫療救治不中斷。

3. 數據中心與通信基站
   在這些對電源可靠性要求極高的場所，監控器可實現對UPS、電池組及發電機的精細化管理，確保業務連續性，并提供詳細的故障追蹤與能源效率分析。

4. 工業與能源設施
   對于需保障消防系統獨立供電的工業廠區，監控器可與廠內DCS/SCADA系統對接，實現跨系統的應急協同。

六、運維管理與服務

1. 定期校驗與巡檢
   為保證監測數據的準確性，需對CT/電壓取樣裝置、傳感器與通訊鏈路進行定期校驗。監控器本身應支持自檢功能并生成校驗記錄。

2. 維護策略
   基于監控器的告警與趨勢分析，可制定預防性維護計劃，如電池更換周期、發電機負載試運行、開關設備檢修等，從而降低突發停電風險。

3. 安全與權限管理
   對運維人員與管理人員實施嚴格的權限劃分與操作審計，關鍵操作需記錄操作人、時間與操作內容，滿足監管合規需求。

4. 培訓與應急預案
   為確保系統在突發事件中被正確使用，需要對相關人員開展系統操作與應急處置培訓，并將監控器納入整體應急預案演練中。
