青鳥JTF-GOM-JBF5000C點型復合式感煙感溫火災探測器接線安裝技術

1 概述

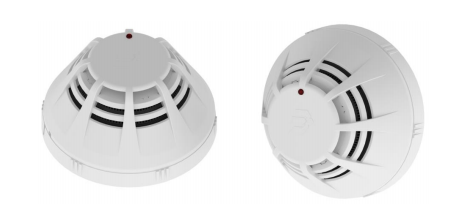

JTF-GOM-JBF5000C 點型復合式感煙感溫火災探測器（以下簡稱復合探測器）是本青鳥消防開

發的內置朱鹮芯片的感煙感溫復合探測器，該產品依托青鳥消防的火災探測智能算法疊加朱鹮芯片的專業性能，具備了良好的煙霧、溫度探測能力及其抗環境干擾能力。產品可對安裝環境的煙霧、溫度快速變化或是恒定溫度做出快速響應，當滿足煙霧、A2R 或 BS 規定的報警條件時，上傳報警信息至火災報警控制器

1.1 產品特點；

? 低功耗，無極性二總線產品，支持遠距離通訊，通訊距離≤1000 米；

? 內置青鳥消防自研的火災探測報警專用微處理器「朱鹮」；

? 朱鹮芯片+青鳥消防火災探測智能算法，更大 程度杜絕誤報；

? 探測器硬件電路設計高度集成，性能穩定可靠；

? 射頻電磁場輻射抗擾度能力大于 30v/m；

? 滿足 A2R、BS 類要求 ；

? 具備溫度傳感器異常狀態報警功能。

1.2 適用范圍

? 復合探測器主要應用于兩總線火災報警系統中，可配接青鳥消防各系列控制器使用；

? 應用設計遵照 標準 GB 50116-2013 《火災自動報警系統設計規范》 ；

? 適用于電梯前室、辦公樓、圖書館、影劇院郵政大樓等公共場所。

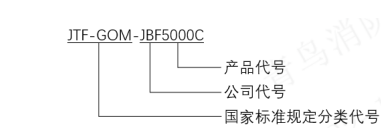

1.3 型號組成

2 工作原理

復合探測器感煙部分由迷宮、熱敏電阻、紅外收、發射裝置及相應的放大處理邏輯電路組成。正常工作時，當迷宮中沒有煙時，紅外發射管發出的紅外光不能到達接收管， 因此放大器沒有輸出；而當迷宮中有煙時，紅外發光管發出的光由于煙的散射作用，有部分紅外光到達接收管，迷宮中煙的濃度越大，放大器輸出就越大，當煙濃度達到設定報警閾值時電路發出報警信號。感溫部分由由熱敏電阻及相應的放大處理邏輯電路組成。熱敏電阻是一種具有溫度敏感性的半導體器件，阻值隨溫度的變化而變化，當溫度達到設定報警閾值時探測器會發出報警信號。

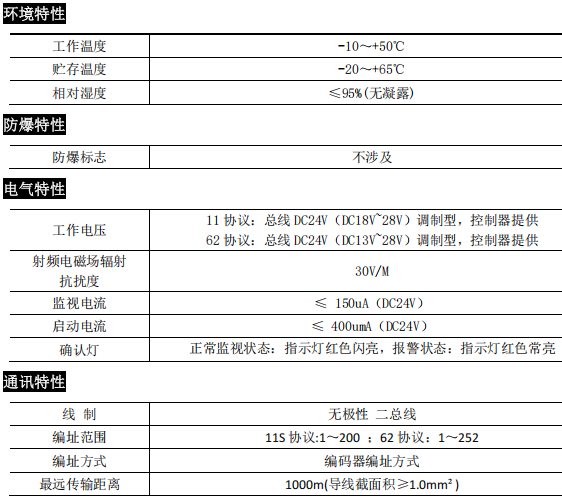

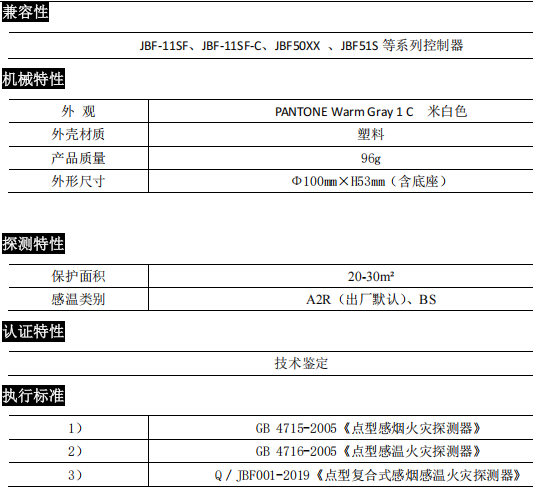

3 性能參數

4 安裝調試

4.1 安裝說明/步驟

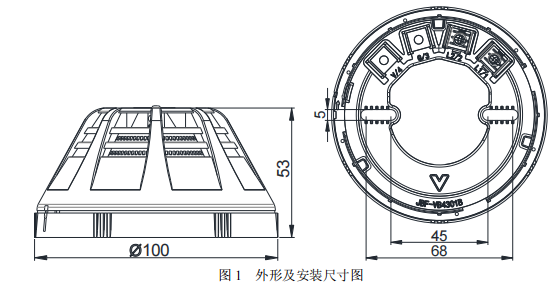

? 外形及安裝尺寸如圖 1 所示：（單位 mm）

? 將探測器底座用 2 只 M4 的螺釘緊固在預埋盒上；

? 施工中建議使用截面積≥1.0mm

2的阻燃雙絞線（ZR-RVS2*1.0mm2），L1、L2 分別接在安裝底座的

端子 L1、L2 上，無需區分極性；

? 用編碼器對探測器寫入地址（11 協議：1~200；62 協議：1~252）；

? 將探測器嵌入底座，然后按順時針方向擰緊即可；

? 安裝時宜帶手套操作，以保持探測器外殼清潔；

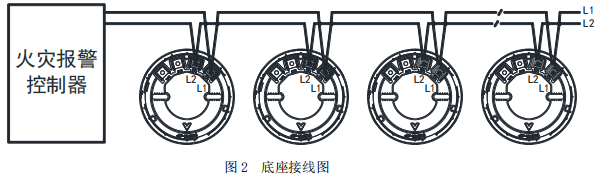

? 接線圖例：

4.2 調試方法

? 首先使用編碼器對探測器進行編碼；

? 探測器安裝好后操作控制器進行注冊登記；

? 使用專用消防測試溫槍，對準探測器上柵格孔進行加熱，或者使用專用煙霧對探測器進行加煙實驗，探測器報警后指示燈變?yōu)榧t色常亮；

? 復位控制器，探測器恢復正常監視狀態。

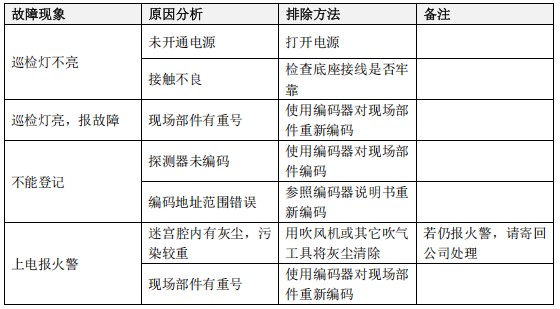

5 故障分析與排除

6 保養、維護

? 建議探測器在投入正常使用前不要取消防塵罩保護；

? 定期進行探測器報警試驗，建議每半年一次；

? 根據 GB 29837-2013《火災探測報警產品的維修保養與報廢》相關規定，產品使用壽命一般不超過 12 年。

7 開箱及檢查

打開包裝后，本產品應該包括：

點型復合式感煙感溫火災探測器（不含底座）

產品使用說明書
